Dienstleistung-Anwendungen

Auf dieser Seite zeigen wir eine Auswahl an Messungen die wir Ihnen mit unserem Know-How bieten können.



Da der Bereich der Mess-Dienstleistung nahezu immer der höchsten Geheimhaltung unterliegt, ist es nicht möglich reale Messdaten von vergangenen Dienstleitungen zu zeigen.



Aus diesem Grund sind die hier gezeigten Messungen, Beispielmessungen - diese wurden mit professionellem Equipment erstellt, um die Möglichkeiten und Grenzen der digitalen Bildkorrelation (optische Messtechnik für Bewegungs- und Verformungsanalyse) aufzuzeigen.



Bei Fragen zu Ihrer Messaufgabe, steht Ihnen unser Team jederzeit zur Verfügung.



KONTAKT

Haubenzuschlag an einem BMW





Hochauflösende Messtechnik:



Um das Schwingungsverhalten einer Motorhaube zu verstehen, wurde eine Messung mit dem ARAMIS SRX System durchgeführt. Die Schwingungsanalyse wurde direkt in ARAMIS Professional ausgewertet. Das ARAMIS SRX System vereint hohe Bildrate mit hoher Auflösung wie kein anderes optisches Messsystem.



An der Frequenzantwort ist deutlich zu sehen, dass verschiedene Schwingformen bei unterschiedlichen Frequenzen auftreten.





Messsystem: Optische Messtechnik - GOM ARAMIS SRX

Software: GOM ARAMIS Professional 2018

Messfrequenz: 10.000 fps (Bilder pro Sekunde)





Haubenzuschlag
Zuschlag einer BMW Motorhaube - gemessen mit einem ARAMIS SRX
100_Hood_Slam_Surface_Analysis.pdf
PDF-Dokument [40.2 MB]

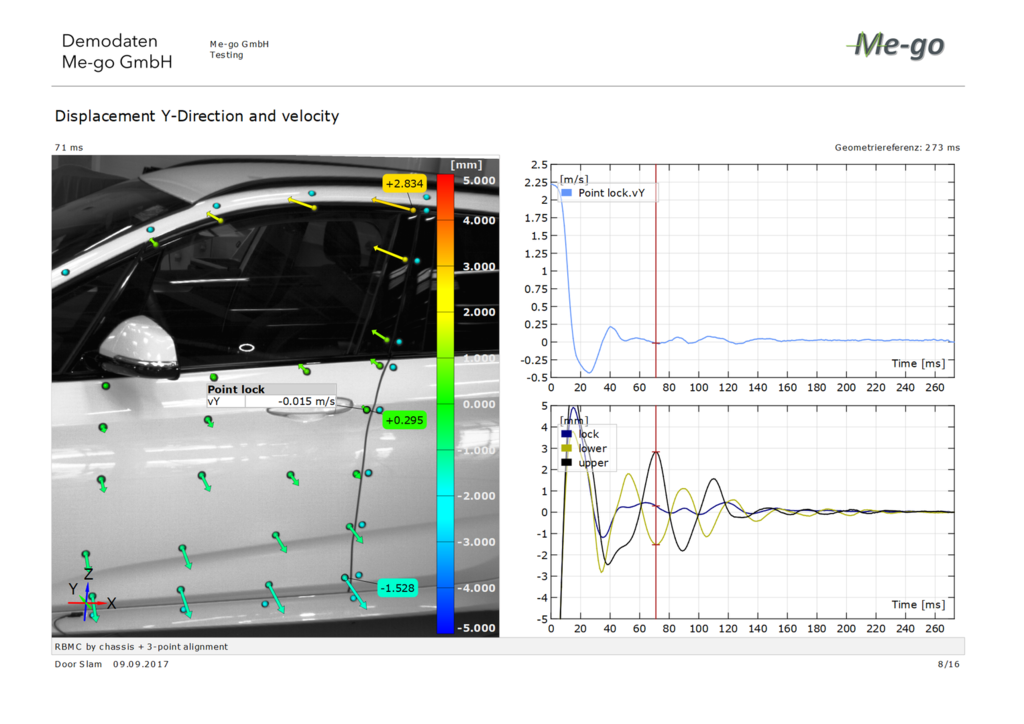

Türzuschlag-Versuch





Highspeed Messtechnik:



Um zu überprüfen wie weit die Tür in die Dichtung fällt, wurde eine Messung mit dem ARAMIS SRX System durchgeführt. Dafür wurde im Vorfeld die Tür mit einem ATOS Sensor digitalisiert - somit können auch nicht sichtbare Stellen gemessen werden. Das ARAMIS SRX System vereint hohe Bildrate mit hoher Auflösung wie kein anderes optisches Messsystem.







Messsystem: Optische Messtechnik - GOM ARAMIS SRX 8 GB

Software: GOM ARAMIS Professional 2018

Messfrequenz: 1.000 fps (Bilder pro Sekunde)





Türzuschlag-Versuch
Zuschlag einer BMW Tür - gemessen mit einem ARAMIS SRX
103_Door_Slam_Motion_Analysis_Me-go.pdf
PDF-Dokument [47.0 MB]

Schwingungsanalyse an einer Snare





High-Speed Messtechnik:



Um das Schwingungsverhalten einer Snare zu verstehen, wurde eine Messung mit dem ARAMIS HHS System durchgeführt. Die Schwingungsanalyse wurde direkt in ARAMIS Professional ausgewertet.



An der Frequenzantwort ist deutlich zu sehen, dass verschiedene Schwingformen bei unterschiedlichen Frequenzen auftreten.





Messsystem: Optische Messtechnik - GOM ARAMIS HHS

Software: GOM ARAMIS Professional 2018

Messfrequenz: 10.000 fps (Bilder pro Sekunde)





Snare
High-Speed (DIC) Messtechnik mit GOM ARAMIS Professional (ARAMIS HHS)
Snare.pdf
PDF-Dokument [34.4 MB]

Luftballon & Pfeil





High-Speed Messtechnik:



Hier sehen Sie, was passiert wenn man einen voll aufgepumpten Luftballon mit einem Profi-Dart-Pfeil zerstört.



Die Geschwindigkeiten und Beschleunigungen sind unglaublich.







Messsystem: Optische Messtechnik - GOM ARAMIS HHS

Software: GOM ARAMIS Professional 2018

Messfrequenz: 10.000 fps (Bilder pro Sekunde)





Luftballon und Pfeil Auswertung
High-Speed (DIC) Messtechnik mit GOM ARAMIS Professional (ARAMIS HHS)
Ballon_1.pdf
PDF-Dokument [19.4 MB]

Apfel & Compound-Bogen





High-Speed Messtechnik:



Wenn ein Pfeil einen Apfel "durchlöchert" - passiert das!





Messsystem: Optische Messtechnik - GOM ARAMIS HHS

Software: GOM ARAMIS Professional 2018

Messfrequenz: 40.000 fps (Bilder pro Sekunde)





Apfel & Compound-Bogen Auswertung
High-Speed (DIC) Messtechnik mit GOM ARAMIS Professional (ARAMIS HHS)
Bogen_1.pdf
PDF-Dokument [22.2 MB]

Hammer & Nagel





High-Speed Messtechnik:



Hier sehen Sie, wie sich ein Nagel verhält, der von einem Hammer in einen Holzklotz geschlagen wird.



Sie sehen die Geschwindigkeiten von Hammer und Nagel, sowie das Schwingen des Nagels nach dem Eindringen in das Holz.



Messsystem: Optische Messtechnik - GOM ARAMIS HHS

Software: GOM ARAMIS Professional 2018

Messfrequenz: 10.000 fps (Bilder pro Sekunde)





Hammer & Nagel
High-Speed (DIC) Messtechnik mit GOM ARAMIS Professional (ARAMIS HHS)
203_Hammer.pdf
PDF-Dokument [19.3 MB]

Staubsauger





High-Speed Messtechnik:



Hier sehen Sie, wie sich ein ein Staubsauger beim einschalten und im Betrieb verhält.



Einerseits ist sehr schön zu sehen wie sich der Deckel und der Schmutzbehälter zusammenziehen (Spaltmaß), zum anderen sieht man bei den Punktbewegungen sehr schön die überlagerten Schwingungen.

Die Bewegungen der Punkte scheinen eine überlagerte Schwingung mit 100 Hz zu haben.



Messsystem: Optische Messtechnik - GOM ARAMIS HHS

Software: GOM ARAMIS Professional 2018

Messfrequenz: 2.000 fps (Bilder pro Sekunde)





Staubsauger
High-Speed (DIC) Messtechnik mit GOM ARAMIS Professional (ARAMIS HHS)
202_Dyson.pdf
PDF-Dokument [32.2 MB]
