Me-go 2D Messsysteme

Me-go DIC

ePaper
Dieses Dokument beinhaltet branchenspezifische Anwendungsbeipiele für das Me-go DIC (digtial image correlation - digitale Bildkorrelation) Messsystem.

Teilen:

Technische Daten







Me-go Standard - 5M





Me-go 12M



Me-go HR - 24M



Kamerauflösung



2.592 x 2.048 Pixel 4.096 x 3.000 Pixel 5.312 x 4.600 Pixel



Bildrate (fps)





70 fps



(höhere Bildraten bei anderem Bildausschnitt möglich)





25 fps



(höhere Bildraten bei anderem Bildausschnitt möglich)





15 fps





(höhere Bildraten bei anderem Bildausschnitt möglich



Messfeld [mm]



10 mm bis > 10 m 10 mm bis > 10 m 10 mm bis > 10 m



Preis [€]

Komplettsystem

5.790 € 7.290 € 8.990 €

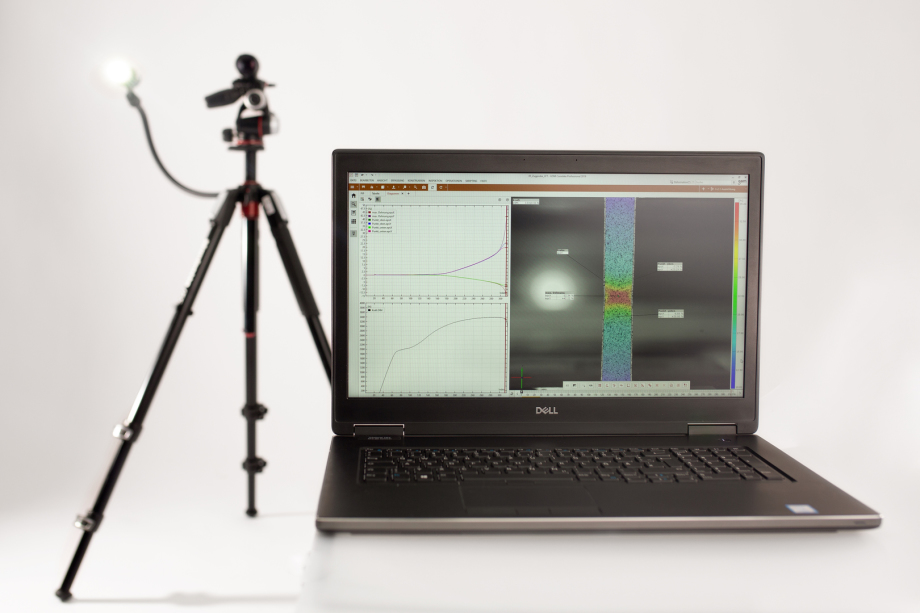

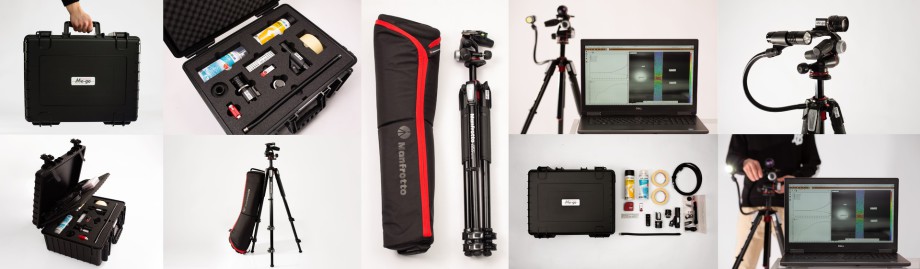

Das Me-go Messsystem







Das Me-go Messsystem bietet Hardware höchster Qualität zur Messung von Proben und Bauteilen. Die Messung ist ausschließlich optisch und unabhängig von Material und Bauteilgröße.





Das System bietet eine professionelle Lösung für flächenhafte und punktuelle Analysen von Proben mit wenigen Millimetern bis hin zu Strukturbauteilen mit einer Größe von mehreren Metern.





Die zweidimensionalen Messungen können unabhängig von der Geometrie und Temperatur der Proben durchgeführt werden.







Bei der Vorbereitung von Messungen, die einen derartigen Output liefern, muss in der Regel sehr viel Aufwand betrieben werden (z.B. Applikation von Dehnungsmessstreifen).

Das Me-go System ist innerhalb weniger Minuten messbereit (siehe hierzu das Aufbauvideo) und kann sogar problemlos ohne Netzstrom betrieben werden. Die Vorbereitung der Bauteile ist dabei genauso einfach (siehe hierzu die Bauteilvorbereitung) und in wenigen Minuten erledigt.



Außerdem wird in vielen Fällen durch aufwendige Sensorik (DMS, Wegaufnehmer, etc.) das Bauteilverhalten beeinträchtigt oder verändert, was zu Fehlern in der Bauteilanalyse führt. Mit dem ausschließlich optischen Me-go Messsystem wird das Verhalten von Proben oder Bauteilen nicht beeinflusst oder verändert.





Für statisch oder dynamisch belastete Proben und Bauteile liefert die Messung, mit dem Me-go System in Kombination mit der kostenfreien Auswertesoftware von GOM (GOM Correlate), eine Reihe an Daten, wie zum Beispiel:



  • 2D-Koordinaten
  • 2D-Verschiebungen, -Geschwindigkeiten und -Beschleunigungen
  • Oberflächendehnungen





Optische Messtechnik für Bewegungs- und Verformungsanalyse





Materialparameter und Analyse von Bewegungen und Bauteilverhalten spielen im Produktentstehungsprozess (PEP) eine immer wichtigere Rolle. Das Me-go Messsystem ist dabei ein geniales Werkzeug, diese Erkenntnisse zu gewinnen.

Das System ist nahezu an jeder Stelle im Produktentstehungsprozess ein wichtiger Bestandteil, um Beispielsweise die Haltbarkeit der Produkte zu steigern, numerische Simulationen abzugleichen, oder aber ein Verständnis über das Bauteilverhalten zu erlangen.





Wichtige technische Details zu unserem System finden Sie unter diesem Link - technische Details -





Nehmen Sie Kontakt mit uns auf und informieren Sie sich näher zu unseren Angeboten. Wir helfen Ihnen gerne weiter.
