Übersicht ARAMIS Messsysteme

Hier sehen Sie unser Portfolio an GOM ARAMIS Messsystemen.



Zu unseren ARAMIS Systemen verwenden wir unter anderem einen GOM Taster (Touch Probe) - dieses Tool ermöglicht uns die Funktionen einer mobilen KMG (Koordinatenmessgerät) zu erfüllen. Des Weiteren können damit Geometrielemente getastet und zu einer dynamischen Messung hinzugefügt werden.



Sollte Ihre Anwendung ein anderes Messsystem erfordern, können wir Ihre Aufgabe trotzdem erfüllen.

Sprechen Sie uns gerne an.





Systemübersicht ARAMIS - Me-go GmbH

ePaper

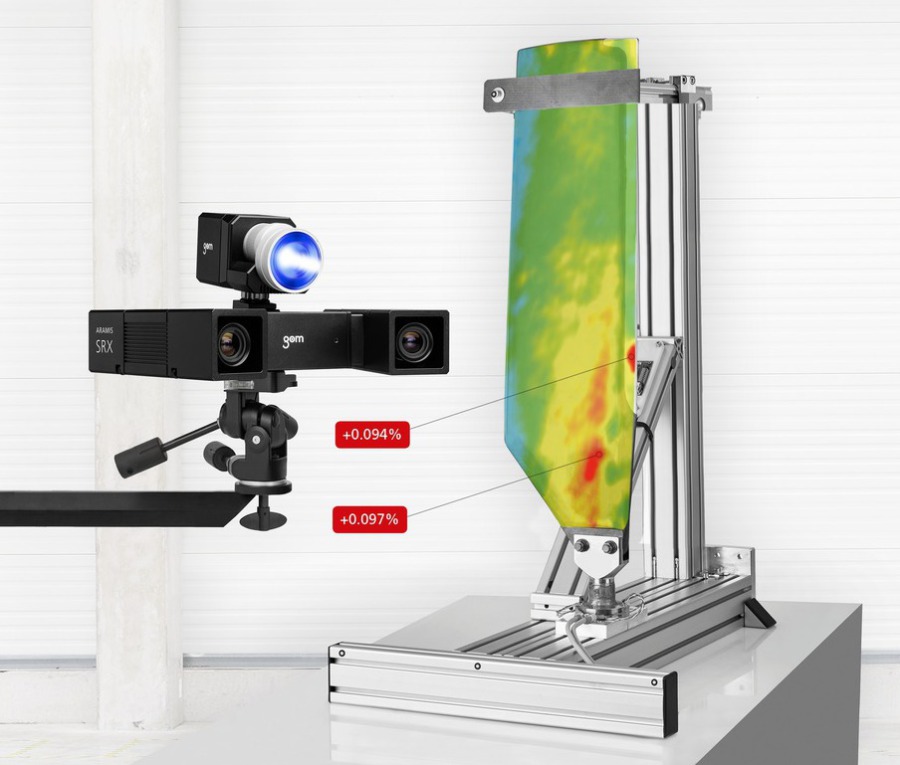

Diese Übersicht zeigt unsere 3D-ARAMIS Messsysteme für digitale Bildkorrelation.
Wir freuen uns, dieses High-End Equipment mit unserem Know-How, bei Ihnen einsetzen zu dürfen!

Teilen:

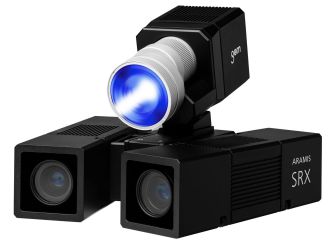

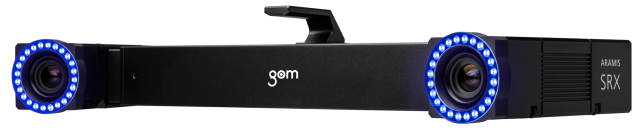

ARAMIS SRX - 1600

ARAMIS SRX - 8GB



  • Kamera Auflösung
    • 4.096 x 3.068 Pixel
  • Bildrate (fps)
    • 335 fps @ full resolution
    • 500 fps @ 2/3 image height
    • 1.000 fps @ 1/3 image height
    • 2.000 fps @ 1/6 image height
    • 1.000 fps @ HD format (1.920 x 1.000)
  • Messvolumen (bei Messabstand - 4.500 mm)
    • 1.900 mm
    • 2.700 mm
    • 3.900 mm
    • 4.700 mm

ARAMIS SRX - 1200

ARAMIS SRX - 8GB



  • Kamera Auflösung
    • 4.096 x 3.068 Pixel
  • Bildrate (fps)
    • 335 fps @ full resolution
    • 500 fps @ 2/3 image height
    • 1.000 fps @ 1/3 image height
    • 2.000 fps @ 1/6 image height
    • 1.000 fps @ HD format (1.920 x 1.000)
  • Messvolumen (bei Messabstand - 2.700 mm)
    • 1.150 mm
    • 1.600 mm
    • 2.300 mm
    • 2.700 mm

ARAMIS SRX - 600

ARAMIS SRX - 8GB



  • Kamera Auflösung
    • 4.096 x 3.068 Pixel
  • Bildrate (fps)
    • 335 fps @ full resolution
    • 500 fps @ 2/3 image height
    • 1.000 fps @ 1/3 image height
    • 2.000 fps @ 1/6 image height
    • 1.000 fps @ HD format (1.920 x 1.000)
  • Messvolumen (bei Messabstand - 1.400 mm)
    • 600 mm
    • 800 mm
    • 1.200 mm
    • 1.450 mm

ARAMIS SRX - 300

ARAMIS SRX - 8GB



  • Kamera Auflösung
    • 4.096 x 3.068 Pixel
  • Bildrate (fps)
    • 335 fps @ full resolution
    • 500 fps @ 2/3 image height
    • 1.000 fps @ 1/3 image height
    • 2.000 fps @ 1/6 image height
    • 1.000 fps @ HD format (1.920 x 1.000)
  • Messvolumen (bei Messabstand - 700 mm)
    • 260 mm
    • 400 mm
    • 550 mm
    • 650 mm

ARAMIS 3D Kamera - 300

ARAMIS 3D Kamera 2.3M



  • Kamera Auflösung
    • 1.936 x 1.216 Pixel
  • Bildrate (fps)
    • 130 fps @ full resolution
    • 240 fps @ 1/2 image height
    • 450 fps @ 1/4 image height
  • Messvolumen
    • 140 mm
    • 300 mm
    • 550 mm

ARAMIS HHS (Ultra High-Speed)

ARAMIS HHS (AX200 | 32GB)



  • Kamera Auflösung
    • 1.024 x 1.024 Pixel
  • Bildrate (fps)
    • 6.400 fps @ 1.024 x 1.024 Pixel
    • 10.000 fps @ 896 x 768 Pixel
    • 20.000 fps @ 512 x 512 Pixel
    • 50.000 fps @ 384 x 256 Pixel
    • 100.000 fps @ 256 x 160 Pixel
    • 200.000 fps @ 128 x 96 Pixel
  • Messvolumen
    • ca. 10 mm - 4 m

GOM Taster (Touch Probe)





Optisch getrackter GOM Taster



Viele komplexe Messaufgaben erfordern eine Kombination aus flächenhafter und taktiler 3D-Messung:

  • Taktile 3D-Messung
  • Messen optisch schwer zugänglicher Bereiche
  • Vergleich gegen CAD-Daten
  • Messen von Regelgeometrien
  • Schnelles Messen von Einzelpunkten
  • Online-Ausrichtungen

Der GOM Taster ist eine kalibrierte Punktmarken-Gruppe, die vom ATOS 3D-Digitalisierer oder vom ARAMIS optisch getrackt wird.
